forza: 60-900t
corsa: 50mm
pressione max di utilizzo: 700bar

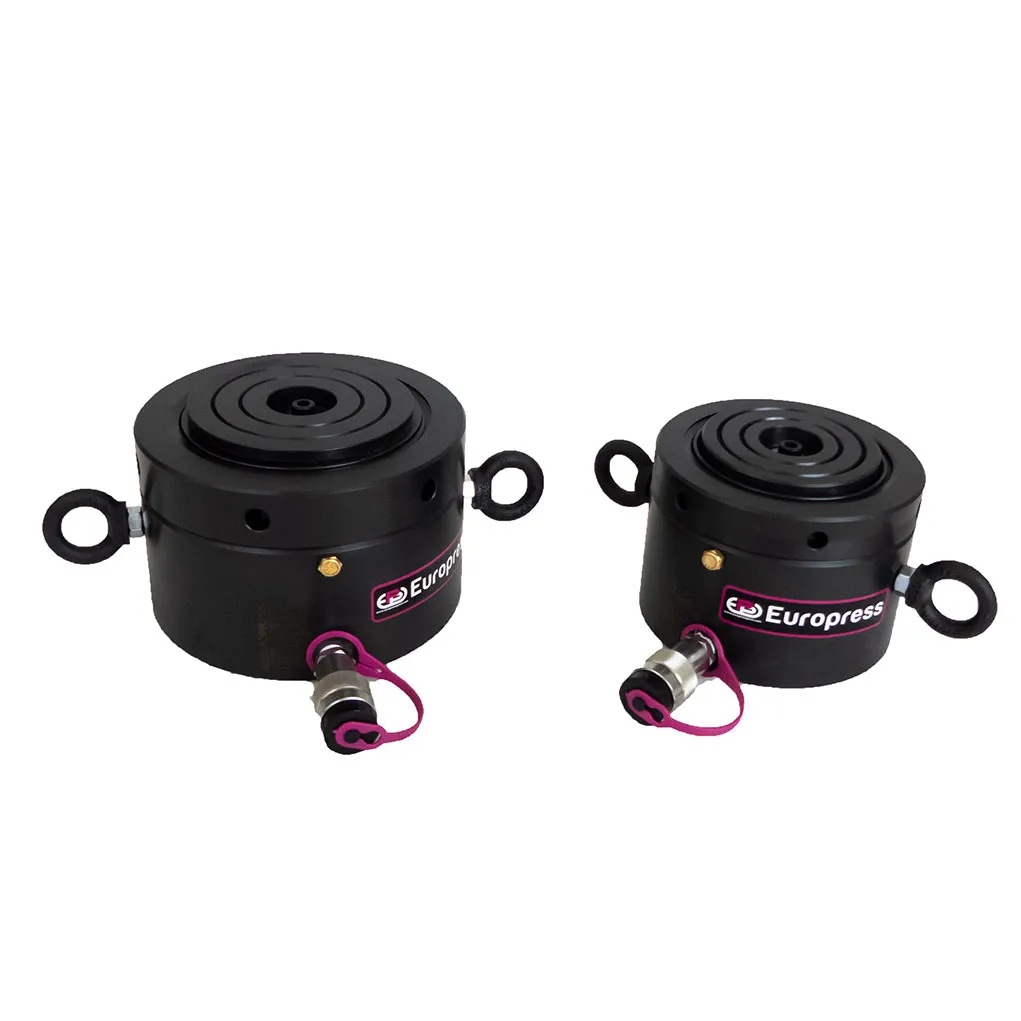

Cilindro tuffante (senza ghiera di fine corsa) dotato di sistema che impedisce l’extracorsa. Lo stelo dispone di una zona colorata che diventa chiaramente visibile a 10 millimetri dalla massima corsa del cilindro.
Questa tipologia non è conforme alla normativa ANSI B30.1.
Questi cilindri sono particolarmente indicati nei casi in cui il carico debba rimanere sollevato per un lungo periodo di tempo.
La ghiera di sicurezza, filettata, blocca meccanicamente lo stelo consentendo di operare in assoluta sicurezza sotto il carico.
Tutti i cilindri sono dotati di testina mobile integrata e di golfari di trasporto.
STANDARD
Testina mobile integrata, che riduce gli effetti di eventuali carichi disassati.
CAMPI DI UTILIZZO
I cilindri della gamma CGR sono indicati nella costruzione e nella manutenzione di ponti, viadotti e più in generale nell’edilizia e nella manutenzione industriale, laddove gli spazi siano particolarmente limitati.
Il particolare trattamento protettivo adottato fornisce a questi cilindri un’eccellente resistenza alla corrosione e li rende particolarmente idonei ad operare all’aperto o in ambienti aggressivi.
♦ I cilindri CGR sono stati progettati per contenere al massimo gli ingombri e realizzati con un particolare profilo del fondo, per resistere al pieno carico anche senza una piastra di ripartizione sottostante. Si raccomanda tuttavia di predisporre piastre sia sotto la base sia sulla testina, per distribuire il carico qualora la resistenza degli appoggi non sia compatibile con le pressioni indicate in tabella.
La non osservanza di questa avvertenza può provocare un grave danneggiamento degli appoggi e pericolo per l’integrità del manufatto da sollevare
♦ Sebbene la testina oscillante standard permetta di allineare il carico, si raccomanda di ridurre quanto più possibile qualsiasi componente laterale soprattutto oltre i 20 mm di corsa.
♦ Durante l’operazione di sollevamento l’operatore deve posizionarsi in modo da poter controllare la salita del pistone.
♦ Si evidenzia la necessità di scaricare la pressione all’interno del cilindro prima di scollegare il giunto di alimentazione per evitare problemi di reinserimento e di abbassamento del carico.
Nel caso di pressione residua utilizzare l’apposita attrezzatura KST38 per depressurizzare i giunti.
| FORZA DI SPINTA | CORSA | AREA EFFETTIVA CILINDRO | VOLUME OLIO | PRESSIONE FONDO CILINDRO | PRESSIONE TESTINA |
MODELLO |
ALTEZZA CHIUSO | Ø ESTERNO | Ø PISTONE | Ø STELO | ALTEZZA GIUNTO | Ø TESTINA MOBILE | SPORGENZA STELO CON TESTINA MOBILE | ANGOLO TESTINA MOBILE | PESO |
* Valore nominale, per la capacità precisa vedere kN |
|
t* |
mm |
cm² |
cm3 |
MPa |
MPa |
A1 mm |
D |
E |
F |
H |
J |
K1 mm |
α |
kg |
||
|
60 |
50 | 86.6 | 433 | 39 | 100 | CGR60N50 | 125 | 140 | 105 | Tr 105×6 | 19 | 88 | 6 | 5° | 16 | |
|
110 1078 |
154 |
770 |
46 |
113 | CGR110N50 |
137 |
178 | 140 |
Tr 140×10 |
19 |
118 |
8 | 5° |
26 |
||
|
160 1589 |
227 |
1135 |
45 |
102 | CGR160N50 |
148 |
218 | 170 |
Tr 170×10 |
19 |
148 |
9 | 5° |
42 |
||
|
200 1985 |
283.6 |
1418 |
45 |
87 | CGR200N50 |
154 |
242 | 190 |
Tr 190×10 |
20 |
176 |
10 | 5° |
54 |
||
|
250 2424 |
346.3 |
1732 |
45 |
84 | CGR250N50 |
159 |
268 | 210 |
Tr 210×10 |
22 |
196 |
11 | 5° |
68 |
||
|
400 4008 |
572.6 |
2863 |
44 |
89 | CGR400N50 |
178 |
347 | 270 |
Tr 270×10 |
27 |
248 |
11 | 4° |
128 |
||
|
500 4948 |
706.9 |
3534 |
44 |
81 | CGR500N50 |
192 |
385 | 300 |
Tr 300×10 |
30 |
285 |
10 | 3° |
171 |
||
|
700 6735 |
962.1 |
4811 |
44 |
85 | CGR700N50 |
200 |
445 | 350 |
Tr 350×10 |
30 |
325 |
10 | 3° |
238 |
||
|
900 8796 |
1256.6 | 6283 | 47 | 83 | CGR900N50 | 216 | 495 | 400 | Tr 400×10 | 30 | 375 | 12 | 3° | 315 |
