forza: 5-50t
corsa: 100-300mm
pressione max di utilizzo: 700bar
CARATTERISTICHE

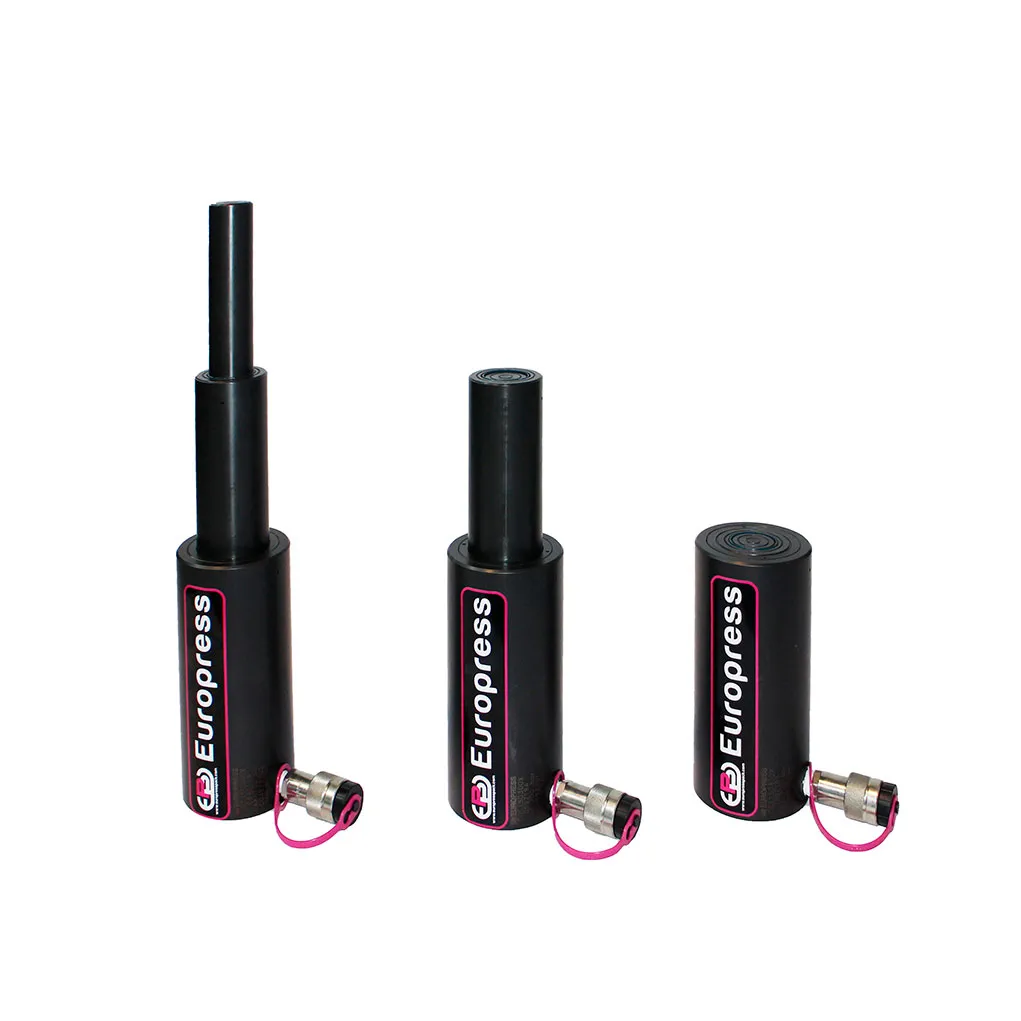

I cilindri idraulici CGS telescopici sono un’ efficace soluzione nei casi in cui si abbia uno spazio molto limitato a disposizione per l’ inserimento sotto il carico e la corsa richiesta sia elevata.
Possono essere a doppio sfilo (D) o triplo sfilo (T).
Data l’elevata estensione, il massimo carico laterale ammissibile è il 3%.
CAMPI DI UTILIZZO
Questa tipologia di cilindri trova impiego in vari campi, soprattutto nel sollevamento di macchinari, ma certamente raggiunge il suo massimo successo nelle situazioni in cui ci sia un problema di spazi.
Grazie alle sue dimensioni ridotte è possibile utilizzarlo anche in situazioni particolarmente difficili.
♦ Si evidenzia la necessità di scaricare la pressione all’interno del cilindro prima di scollegare il giunto di alimentazione per evitare problemi di reinserimento e di abbassamento del carico.
Nel caso di pressione residua utilizzare l’apposita attrezzatura KST38 per depressurizzare i giunti.
| FORZA DI SPINTA | CORSA TOTALE | CORSA | VOLUME OLIO | MODELLO | ALTEZZA CHIUSO | Ø ESTERNO | Ø PISTONI | Ø STELI | SPORGENZA STELO | ALTEZZA GIUNTO |
PESO |
* Valore nominale, per la capacità precisa vedere kN | ||||||||
|
1° |
2° |
3° |
1° |
2° |
3° |
1° |
2° |
3° |
1° |
2° |
3° |
|||||||||
| t* kN |
t* kN |
t* kN |
C |
C1 mm |
C2 mm |
C3 mm |
cm3 |
A |
D |
E1 mm |
E2 |
E3 |
F1 |
F2 |
F3 |
K |
H |
kg | ||
| 50 496 |
20 198 |
5 |
280 |
100 |
100 |
80 |
1045 | CGS5T280 | 173 | 127 |
95 |
60 |
30 |
80 |
50 |
24 |
2 |
22 |
14 |
|
| 30 309 |
10 111 |
– |
100 |
50 |
50 |
– |
370 | CGS10D100 | 111 | 102 |
75 |
62 |
– |
45 |
35 |
– |
1 |
19 |
6.5 |
|
| 100 929 |
30 309 |
10 111 |
300 |
100 |
100 |
100 |
1925 | CGS10T300 | 191 | 175 |
130 |
75 |
45 |
100 |
62 |
35 |
2 |
22 |
30 |
|
| 30 309 |
15 |
– | 300 | 150 | 150 | – | 955 | CGS15D300 | 220 | 102 | 75 | 50 | – | 65 | 40 | – | 1 | 19 | 13 | |
| 50 496 |
20 198 |
– |
100 |
50 |
50 |
– |
495 | CGS20D100 | 122 | 127 |
95 |
60 |
– |
80 |
45 |
– |
1 |
22 |
11 |
|
| 50 496 |
20 198 |
– |
200 |
100 |
100 |
– |
990 | CGS20D200 | 173 | 127 |
95 |
60 |
– |
80 |
45 |
– |
2 |
22 |
15 |
|
| 150 1407 |
50 496 |
20 198 |
300 |
100 |
100 |
100 |
3000 | CGS20T300 | 212 | 213 |
160 |
95 |
60 |
120 |
80 |
45 |
3 |
30 |
49 |
|
| 100 929 |
30 309 |
– |
200 |
100 |
100 |
– |
1768 | CGS30D200 | 190 | 175 |
130 |
75 |
– |
100 |
55 |
– |
1 |
22 |
30 |
|
| 75 727 |
30 309 |
– |
300 | 150 | 150 | – | 2225 | CGS30D300 | 271 | 155 | 115 | 75 | – | 100 | 60 | – | 2 | 28 | 36 | |
| 150 1407 |
50 496 |
– |
200 |
100 |
100 |
– |
2718 | CGS50D200 | 211 | 213 |
160 |
95 |
– |
120 |
80 |
– |
2 |
30 |
50 |
|
| 150 1407 |
50 496 |
– |
300 |
150 |
150 |
– |
4075 | CGS50D300 | 261 | 213 |
160 |
95 |
– |
120 |
80 |
– |
2 |
30 |
59 |
|
| MODELLO | Adatto a cilindri | a | b | j | z | kg |
| ZTT10 | CGS10 # # # # | 16 | 1 | 34 | M4 | 0.1 |
| ZTT20 | CGS20 # # # # | 18 | 43 | M5 | 0.2 | |
| ZTT30 | CGS30 # # # # | 19 | 53 | 0.3 | ||
| ZTT50 | CGS50 # # # # | 25 | 68 | M8 | 0.9 |
