forza: 5-150t
corsa: 6-15mm
pressione max di utilizzo: 700bar
CARATTERISTICHE
I cilindri CMC hanno la testa dello stelo scanalata e i modelli oltre le 20 tonnellate dispongono di due fori filettati per il montaggio delle testine mobili.
I fori passanti nel corpo del cilindro permettono un facile fissaggio e le due facce parallele ne facilitano il posizionamento orizzontale.
I modelli oltre le 5 tonnellate sono completi di raschiatore e a partire dalle 75 tonnellate sono dotati di maniglie di trasporto smontabili.

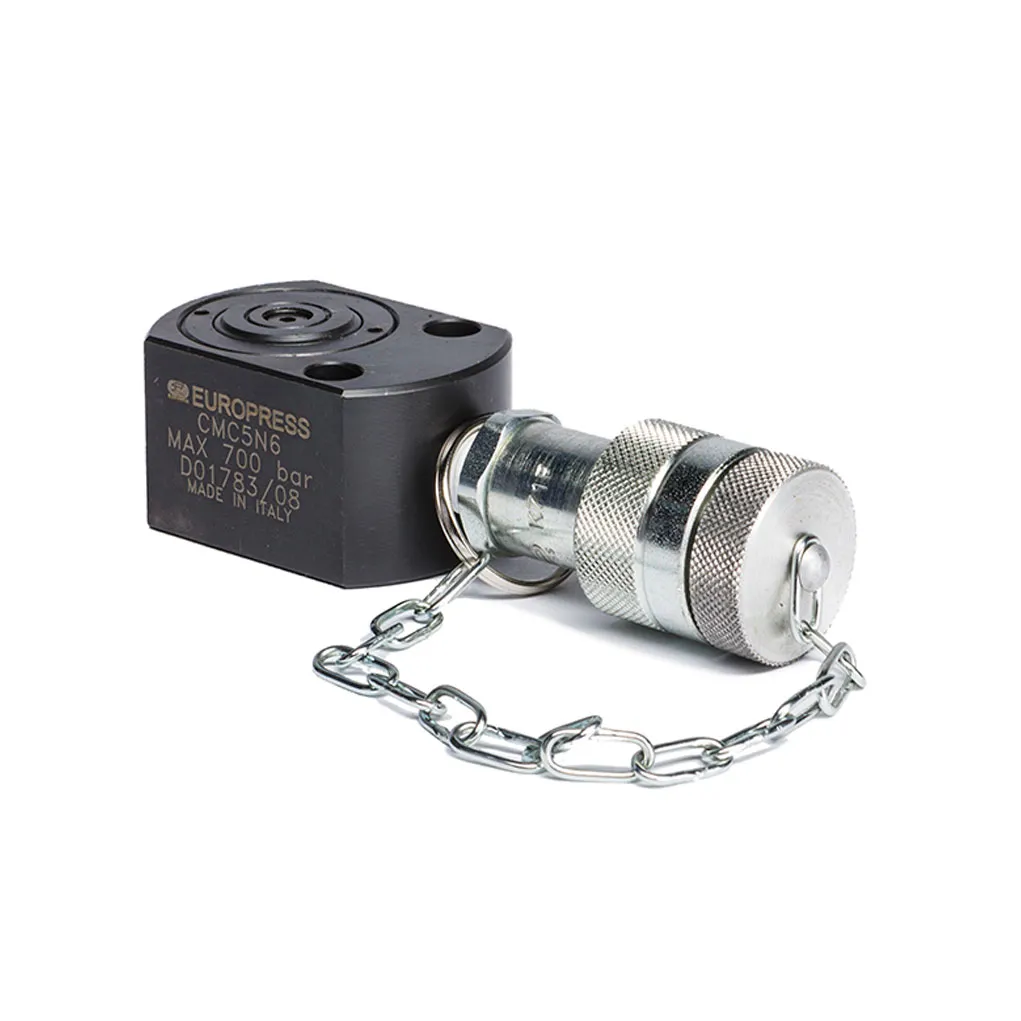

Il modello CMC5N6 ha il giunto K71F (attacco 1/4”-18 NPT).
CAMPI DI UTILIZZO
Estremamente compatti e leggeri, questi cilindri rappresentano la soluzione ideale per operare negli spazi di lavoro più limitati.
Sono utilizzabili nelle operazioni di livellamento di macchinari dove è richiesta la massima precisione per piccole corse di sollevamento.
Indicati per operazioni tipiche nei settori industriali e nei cantieri navali quali sollevamento e posizionamento di grossi motori, trasformatori, smontaggio eliche, distacco getti di fusione e sbloccaggio presse.
ACCESSORI
Testina mobile separata ZTT riduce gli effetti di eventuali carichi disassati.
STANDARD
Fori per fissaggio testina mobile.
♦ Si evidenzia la necessità di scaricare la pressione all’interno del cilindro prima di scollegare il giunto di alimentazione per evitare problemi di reinserimento e di abbassamento del carico.
Nel caso di pressione residua utilizzare l’apposita attrezzatura KST38 per depressurizzare i giunti.
♦ Per il sollevamento di macchinari da posizioni estremamente basse si possono utilizzare anche i sollevatori a staffa modello UJ, con staffa posizionabile a tre diversi livelli.
♦ Grazie alle loro dimensioni, le pompe a leva PNP e PS sono le ideali per azionare i cilindri CMC.
|
Forza di spinta |
Corsa |
Area effettiva cilindro |
Volume olio |
MODELLO |
Altezza chiuso |
Ø Esterno |
Dimensione esterna |
Ø Pistone |
Ø Stelo |
Altezza giunto |
Sporgenza stelo |
Distanza dall’asse stelo |
Distanza fori di |
Interasse fori di |
Fori passanti per viti |
Interasse fori di fissaggio |
Fori di fissaggio per |
Peso |
* Valore nominale, per la capacità precisa vedere kN |
|
t* |
mm |
cm² |
cm3 |
A |
D |
D1 |
E |
F |
H |
K |
L |
M |
U |
V |
W |
S |
kg |
||
|
5 |
6 |
7,1 |
4 |
CMC5N6 ** |
33 |
59 |
41 |
30 |
24 |
16 |
1 |
20,5 |
22,5 |
28,5 |
M5 |
– |
– |
0,6 |
|
|
15 |
11 |
CMC5N15 |
42 |
19 |
0,8 |
||||||||||||||
|
10 |
10 |
15,9 |
16 |
CMC10N10 |
43 |
78 |
58 |
45 |
35 |
19 |
1 |
29 |
34 |
37 |
M6 |
– |
– |
1,6 |
|
|
20 |
10 |
28,3 |
28 |
CMC20N10 |
52 |
100 |
76 |
60 |
45 |
19 |
1 |
39 |
40 |
50 |
M10 |
– |
– |
2,8 |
|
|
30 |
10 |
44,1 |
44 |
CMC30N10 |
59 |
115 |
95 |
75 |
55 |
19 |
1 |
48 |
44 |
52 |
M10 |
44 |
2xM5 |
4,2 |
|
|
50 |
15 |
70,9 |
106 |
CMC50N15 |
68 |
143 |
120 |
95 |
80 |
19 |
1 |
60 |
54 |
67 |
M12 |
65 |
2xM6 |
6,9 |
|
|
75 |
15 |
103,9 |
156 |
CMC75N15 |
80 |
166 |
142 |
115 |
100 |
19 |
2 |
71 |
67 |
76 |
M12 |
65 |
2xM6 |
12 |
|
|
100 |
15 |
132,7 |
199 |
CMC100N15 |
86 |
178 |
160 |
130 |
100 |
20 |
2 |
80 |
75 |
76 |
M12 |
65 |
2xM6 |
14,5 |
|
|
150 |
15 |
201 |
302 |
CMC150N15 |
100 |
217 |
194 |
160 |
120 |
23 |
2 |
97 |
83 |
117 |
M12 |
80 |
2xM6 |
24,5 |
|
MODELLO |
Adatto a cilindri |
a | b |
j |
z |
w |
kg |
|
ZTT30 |
CMC30N10 |
19 | 1 |
53 |
5.5 |
44 |
0.3 |
| ZTT50
ZTT100 |
CMC50N15
CMC75N15 / CMC100N15 |
25
34 |
1
2 |
68
88 |
6.5 | 65 | 0.9
1.7 |
|
ZTT150 |
CMC150N15 |
45 | 3 |
118 |
80 |
3.4 |
