    COD

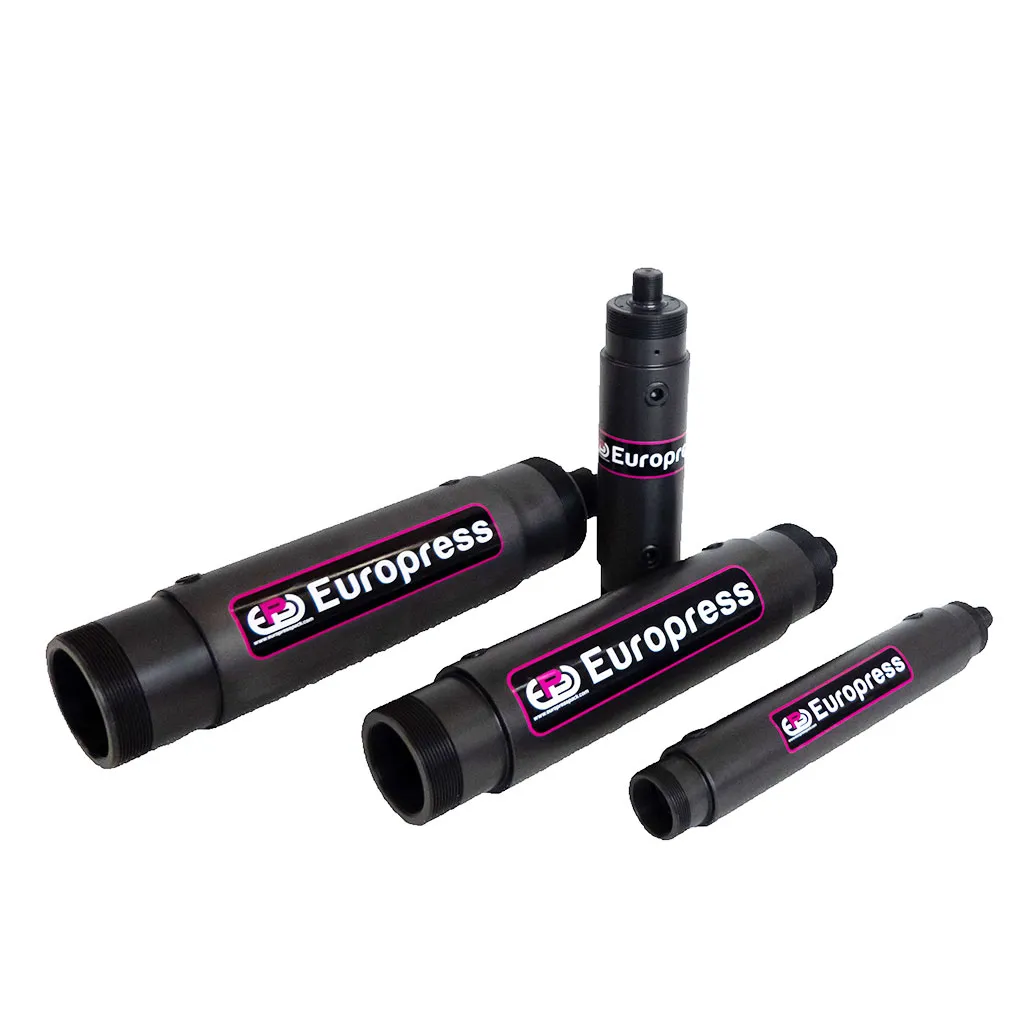

    CILINDRI, DOPPIO EFFETTO PER SPINTA E TRAZIONE

    forza: 5-25t

    corsa: 30-260mm

    pressione max di utilizzo: 700bar

    Caratteristiche Tecniche

    Tutti i cilindri COD sono provvisti di filettature sul corpo, nello stelo e nella base che rendono estremamente agevole il loro utilizzo. Inoltre è disponibile una gamma completa di accessori che facilitano la loro applicazione.
    La ghiera di guida e di fine corsa è dotata di raschiatore che impedisce l’ingresso di impurità e prolunga la durata del cilindro.



    CAMPI DI UTILIZZO
    I cilindri di questa serie sono utilizzati in ambito industriale dove è richiesto un alto numero di cicli, nei sistemi di bloccaggio, nei laboratori di ricerca per simulazioni che richiedono forze alternate di spinta e trazione. Il trattamento protettivo adottato rende questi cilindri particolarmente resistenti alla corrosione e ne consente l’uso all’aperto o in ambienti aggressivi.



    ACCESSORI
    ZAE Attacco ad occhiello da inserire sullo stelo o nella base del corpo.
    ZAF Flangia da inserire nelle estremità lavorate del corpo.
    ZAP Piastra da inserire nelle estremità lavorate del corpo, in alternativa alla flangia.
    ZAA Ghiera per il bloccaggio della flangia o della piastra.



    ♦ Si evidenzia la necessità di scaricare la pressione all’interno del cilindro prima di scollegare il giunto di alimentazione per evitare problemi di reinserimento e di abbassamento del carico. Nel caso di pressione residua utilizzare l’apposita attrezzatura KST38 per depressurizzare i giunti.

    ♦ Data la particolarità del montaggio, questi cilindri sono sprovvisti dei semigiunti femmina K73F, che possono essere ordinati separatamente qualora se ne preveda l’utilizzo.

    FORZA DI SPINTA

    FORZA DI TRAZIONE

    CORSA

    AREA DI SPINTA

    AREA DI TRAZIONE

    VOLUME OLIO IN SPINTA

    VOLUME OLIO IN TRAZIONE

    MODELLO

    ALTEZZA CHIUSO

    Ø ESTERNO

    Ø PISTONE

    Ø STELO

    DISTANZA GIUNTI

    SPORGENZA STELO

    FILETTATURA STELO

    LUNGHEZZA FILETTATURA TESTINA

    LUNGHEZZA COLLARE

    FILETTATURA INTERNA BASE

    PROFONDITÀ FILETTATURA INTERNA BASE

    FILETTATURA ESTERNA CORPO

    LUNGHEZZA FILETTATURA ESTERNA CORPO

    PESO

    t*
    kN

    t*
    kN

    mm

    cm²

    cm²

    cm3

    cm3

    A
    mm

    D
    mm

    E
    mm

    F
    mm

    H
    mm

    K
    mm

    O
    mm

    P
    mm

    T
    mm

    V
    mm

    Z
    mm

    W
    mm

    X
    mm

    kg


    5

    49,5



    3

    27,5

    30



    7.1



    3.9

    21

    12

    COD5N30

    185



    50



    30



    20



    45



    22



    19



    26



    M35 x1,5



    13



    M42 x1,5



    9

    2.1

    80

    57

    31

    COD5N80

    235

    2.8

    160

    113

    63

    COD5N160

    315

    3.8

    30

    42

    27

    COD10N30

    204

    3.6

    10

    97

    6

    62

    80



    13.9



    8.9

    111

    72

    COD10N80

    254



    63



    42



    25



    54



    23



    20



    35

    M42 x1,5



    15

    M56

    x2



    15

    4.5

    160

    222

    143

    COD10N160

    334

    5.8

    260

    360

    233

    COD10N260

    434

    7.3

    15

    8

    160



    19.6



    11.6

    314

    185

    COD15N160

    376



    80



    50



    32



    71



    31



    28



    52

    M56



    27

    M70



    16

    10.8

    137

    81

    260

    511

    301

    COD15N260

    476

    x2

    x2

    13.9

    25

    12

    160



    33.1



    17.3

    531

    276

    COD25N160

    412



    92



    65



    45



    84



    41



    38



    65

    M70



    30

    M85



    20

    15.5

    232

    121

    260

    863

    449

    COD25N260

    512

    x2

    x2

    19.4

    MODELLO

    a

    b

    c

    d

    		 e

    f

    h

    m

    q

    kg

    ZAE5

    62

    46

    16

    16

    		 –

    –

    –

    M18x1,5

    M35z1,5

    0.3

    ZAE10

    77

    58

    20

    25

    		 –

    –

    –

    M22x1,5

    M42x1,5

    0.6

    ZAE15

    98

    73

    25

    32

    		 –

    –

    –

    M30x2

    M56x2

    1.2

    ZAE25

    112

    80

    32

    38

    		 –

    –

    –

    M42x1,5

    M70x2

    2

    ZAF5

    42

    98

    78.6

    11

    		 17

    –

    –

    –

    –

    0.8

    ZAF10

    56

    118

    99

    11

    		 23

    –

    –

    –

    –

    1.5

    ZAF15

    70

    145

    116

    17

    		 35

    –

    –

    –

    –

    3.4

    ZAF25

    85

    168

    136

    17

    		 45

    –

    –

    –

    –

    6

    ZAP5

    42

    80

    58

    10.5

    		 17

    60

    32

    –

    –

    0.4

    ZAP10

    56

    110

    82.6

    13

    		 23

    82

    45

    –

    –

    1.1

    ZAP15

    70

    135

    100

    21

    		 35

    100

    52

    –

    –

    2.6

    ZAP25

    85

    160

    118

    26

    		 45

    125

    63.5

    –

    –

    5.1

    ZAA5

    58

    9

    –

    –

    		 –

    –

    –

    –

    M42x1,5

    0.1

    ZAA10

    78

    12

    –

    –

    		 –

    –

    –

    –

    M56x2

    0.3

    ZAA15

    95

    16

    –

    –

    		 –

    –

    –

    –

    M70x2

    0.6
