forza: 100-400t
corsa: 100-250mm
pressione max di utilizzo: 700bar in spinta / 150bar in trazione

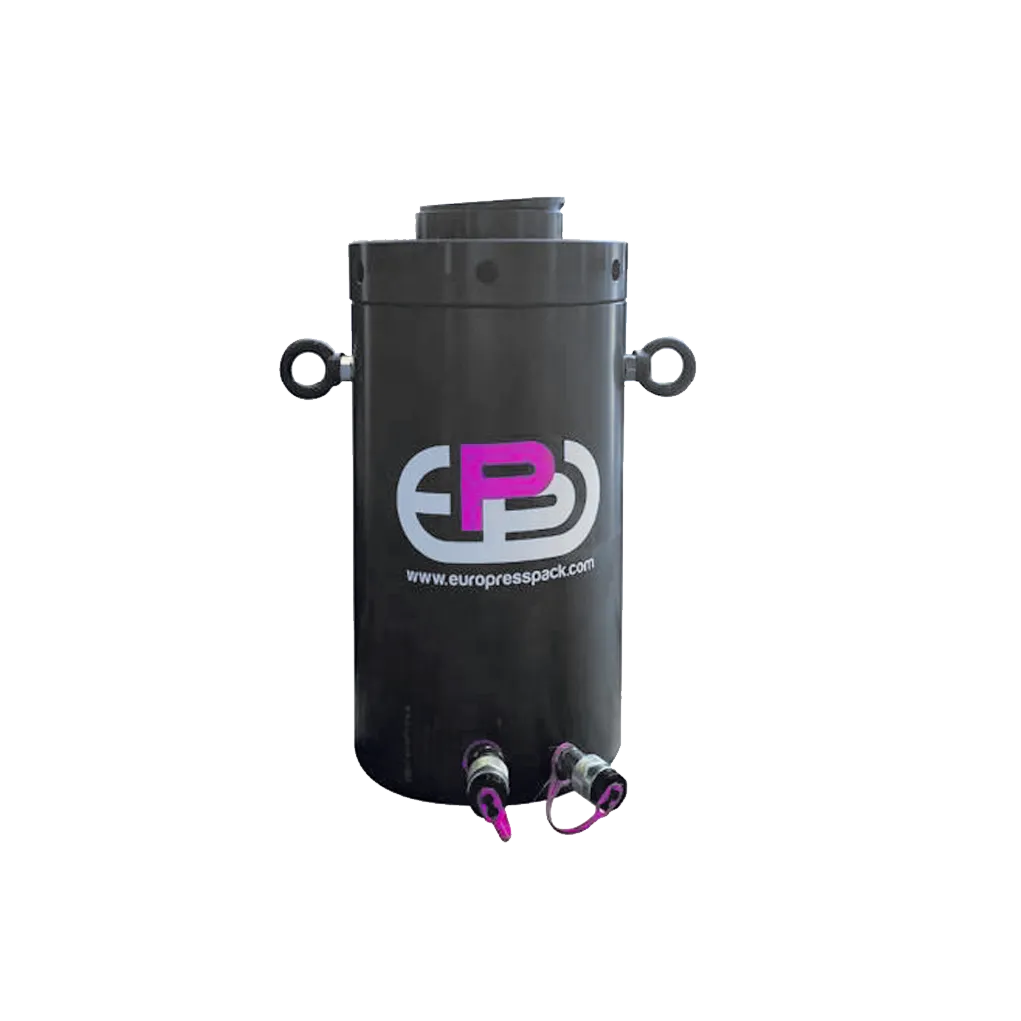

Progettati in funzione della robustezza, hanno l’estremità dello stelo munita di scanalature concentriche per migliorare l’ancoraggio del carico e i modelli sono dotati di golfari per facilitare il trasporto e il posizionamento. Una valvola di sicurezza, tarata a 150 bar, collegata alla camera di ritorno ne impedisce la sovrapressione.
CAMPI DI UTILIZZO
Sono cilindri oleodinamici solidissimi raccomandati per operazioni di sollevamento, sostegno e abbassamento. Data la configurazione a doppio effetto sono indicati per l’abbassamento sincrono con centraline a flussi divisi. Trovano impiego ottimale nelle opere di ingegneria civile, navale, in siderurgia e meccanica in genere, nonché nei montaggi industriali e nelle realizzazioni di carpenteria pesante dove il rientro rapido e completo dello stelo e il sostegno del carico con la ghiera di sicurezza sono requisiti fondamentali.
OPZIONI
Versione F, cilindro realizzato con fori di fissaggio nella base.
ACCESSORI
Testina mobile separata ZTT riduce gli effetti di eventuali carichi disassati.
♦ Si evidenzia la necessità di scaricare la pressione all’interno del cilindro prima di scollegare il giunto di alimentazione per evitare problemi di reinserimento e di abbassamento del carico. Nel caso di pressione residua utilizzare l’apposita attrezzatura KST38 per depressurizzare i giunti.
|
FORZA DI SPINTA @700 BAR |
FORZA DI TRAZIONE @150 BAR |
CORSA |
AREA DI SPINTA |
AREA DI TRAZIONE |
VOLUME SPINTA | VOLUME TRAZIONE | MODELLO |
ALTEZZA CHIUSO |
ALTEZZA CHIUSO CON TESTINA MOBILE |
Ø ESTERNO |
Ø PISTONE |
Ø STELO | ALTEZZA GIUNTI |
SPORGENZA STELO |
SPORGENZA STELO CON TESTINA MOBILE |
Ø INTERASSE FORI DI FISSAGGIO NELLA BASE |
FORI DI FISSAGGIO NEL- LA BASE PROFONDITÀ FORI |
PESO |
|
|
t* |
t* |
mm |
cm² |
cm² |
cm³ |
cm³ |
A |
A1 |
D |
E |
F |
H |
H1 |
K |
K1 |
U |
V / Z |
kg |
|
|
100 |
5 |
100 |
147 |
31 |
1469 |
314 |
COG100N100 |
272 |
292 |
188 |
140 |
Tr 120 |
40 |
30 |
12 |
32 |
130 |
2xM12 |
51 |
|
1028 |
47 |
150 |
2203 |
471 |
COG100N150 |
322 |
342 |
x6 |
15 |
59 |
|||||||||
|
150
|
5 47
|
100 |
220
|
31
|
2199 |
314 |
COG150N100 |
278 |
298 |
226
|
170
|
Tr 130 x10
|
40
|
30
|
12
|
32
|
130
|
4xM12 17
|
73 |
|
150 |
3299 |
471 |
COG150N150 |
328 |
348 |
84 |
|||||||||||||
|
200 |
4398 |
628 |
COG150N200 |
378 |
398 |
95 |
|||||||||||||
|
250 |
5498 |
785 |
COG150N250 |
428 |
448 |
106 |
|||||||||||||
|
200
|
10 103
|
100 |
305
|
69
|
3045 |
689 |
COG200N100 |
305 |
331 |
265
|
200
|
Tr 165 x10
|
50
|
38
|
13
|
39
|
140
|
4xM16 20
|
109 |
|
150 |
4568 |
1034 |
COG200N150 |
355 |
381 |
125 |
|||||||||||||
|
200 |
6091 |
1378 |
COG200N200 |
405 |
431 |
140 |
|||||||||||||
|
250 |
7613 |
1723 |
COG200N250 |
455 |
481 |
156 |
|||||||||||||
|
300
|
10 103
|
100 |
443
|
69
|
4428 |
689 |
COG300N100 |
336 |
363 |
317
|
240
|
Tr 195 x10
|
50
|
38
|
16
|
43
|
170
|
4xM16 20
|
174 |
|
150 |
6641 |
1034 |
COG300N150 |
386 |
413 |
197 |
|||||||||||||
|
200 |
8855 |
1378 |
COG300N200 |
436 |
463 |
220 |
|||||||||||||
|
250 |
11069 |
1723 |
COG300N250 |
486 |
513 |
243 |
|||||||||||||
|
400 |
20 175 |
100 |
560
|
117
|
5600 |
1168 |
COG400N100 |
380 |
413 |
356
|
270
|
Tr 235 x10
|
60
|
42
|
23
|
56
|
230
|
4xM16 20
|
252 |
|
150 |
8400 |
1752 |
COG400N150 |
430 |
463 |
282 |
|||||||||||||
|
200 |
11200 |
2337 |
COG400N200 |
480 |
523 |
313 |
|||||||||||||
|
250 |
14000 |
2921 |
COG400N250 |
530 |
563 |
343 |
|||||||||||||
