UTD

TENSIONATORI PER BARRE DI ANCORAGGIO

Forza: 661 – 2644 kN

Corsa: 50 – 100 mm

Caratteristiche Tecniche

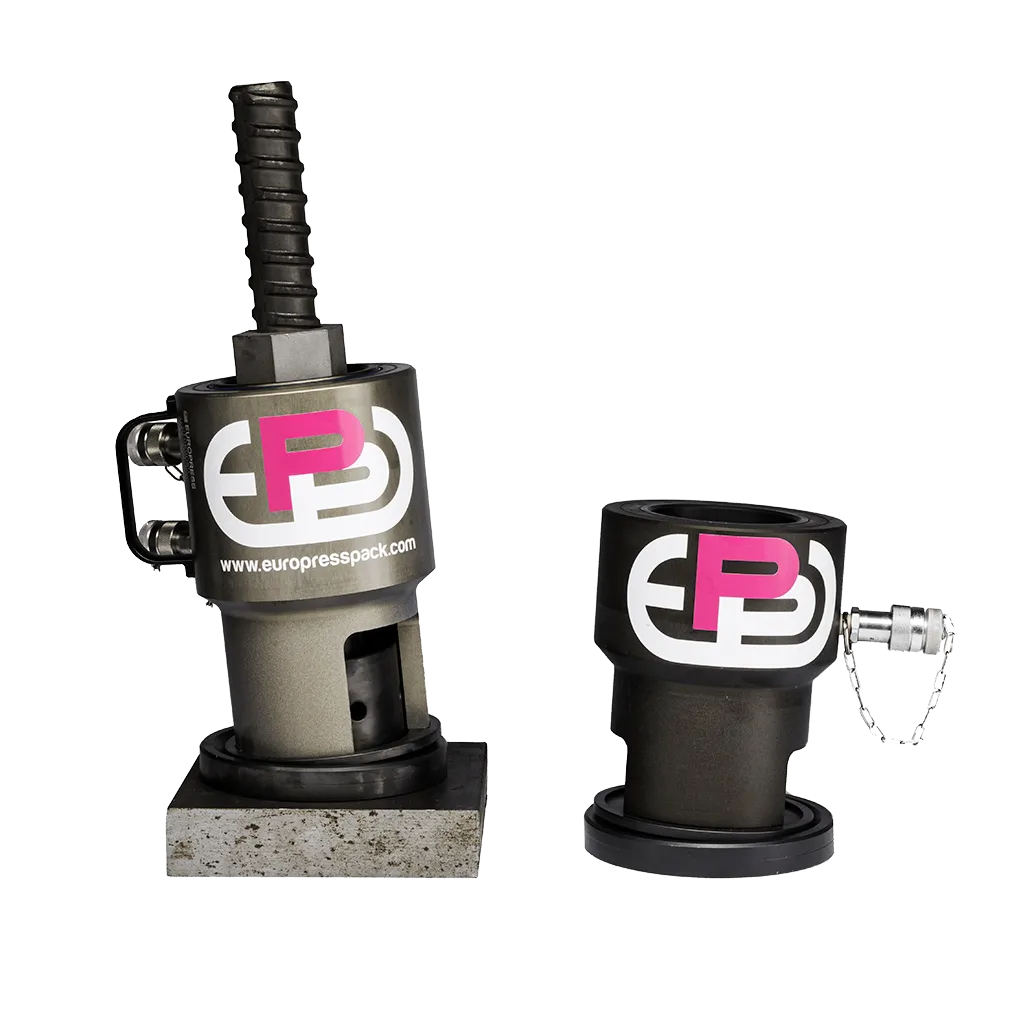

I tensionatori della serie UTD sono concepiti per tirare barre filettate di ancoraggio tipo Dywidag o similari. Le barre in commercio sono caratterizzate da differenti valori di tensione di esercizio e sarà quindi cura dell’utilizzatore accertarsi della effettiva forza da applicare. Il loro uso è soggetto alla presenza di una sporgenza della barra filettata sufficiente a ricevere il tensionatore e il dado di reazione, si dovrà quindi prevedere tale sporgenza in fase di installazione delle barre. Sono costruiti per ridurre quanto più possibile il peso anche con l’utilizzo di lega leggera per il corpo. I modelli sotto i 25 kg di peso sono dotati di maniglia di trasporto mentre, quelli più pesanti, di golfari per il sollevamento con mezzi opportuni. Disponibili anche a semplice effetto con ritorno a molla o a gravità nella versione UTD60M25 (molla) o UTD60G25 (gravità), sono tipicamente costruiti con ritorno ad olio e corsa 50 mm. Ogni tensionatore può essere usato anche con barre di diametro inferiore al massimo previsto, corrispondente al foro. In tal caso è opportuno utilizzare anelli di riduzione, fornibili su richiesta, sotto al dado di reazione in modo da distribuire la forza e mantenere centrato il sistema. Per facilitare la rotazione del dado sferico sono disponibili a richiesta chiavi esagonali da azionare con tommy bars attraverso le aperture presenti nella parte inferiore del corpo.

Per l’azionamento: è consigliato PN26#G o MDM41G con 2 tubi SNQ#M di lunghezza a scelta.

Tipi barra Dywidag: Y = Acciaio da precompressione DYWIDAG Y1050H

B = GEWl® B500B Threadbar   P = GEWl® Plus S670/800 Threadbar


Barra Dywidag

Tipo

  Carico Fp0.1k

  0,8 x Fp0.1k

  Carico Ftk

  0,7 x Ftk

MODELLO

  Corsa

  Altezza
  chiuso

  Altezza
  chiuso netta

  Ø Alesaggio

  Ø Esterno

  Ø Pistone

  Ø Stelo

  Ø Foro

  Ø Incasso
  testa

  Altezza utile

  Area di
  spinta

  Forza spinta

  Area di
  ritorno

  Forza ritorno
  @150bar

  Volume olio

  Volume olio
  ritorno

   Peso

Vedi nota

kN

kN

kN

kN

mm

A
mm

A1
mm

E
mm

D
mm

F1
mm

F
mm

O
mm

J
mm

Z
mm

cm²

kN

cm²

kN

cc

cc

Kg

18

P

170

136

204

143

UTD060O050

50

268

208

125

159

110

60

48

95

78

94,4

661

27,7

42

472

138

13,7

22

P

255

204

304

213

25

P

329

263

393

275

32

B

402

322

442

309

28

P

413

330

493

345

UTD060M025

25

225

180

236

69

10,5

30

P

474

379

565

396

26,5

Y

525

420

580

406

40

B

628

502

691

484

UTD060G025

25

200

155

236

69

10

35

P

645

516

770

539

32

Y

760

608

845

592

36

Y

960

768

1070

749

UTD100O050

50

326

256

155

197

130

75

60

110

121

144,5

1012

56

84

723

280

22,5

43

P

973

778

1162

813

50

B

982

786

1080

756

40

Y

1190

952

1320

924

47

Y

1650

1320

1820

1274

UTD160O050

50

364

304

190

248

160

85

68

120

149

226,8

1587

82,5

124

1134

619

40,5

57,5

P

1740

1392

2077

1454

63,5

B

1758

1406

2217

1552

UTD250O100

100

494

414

250

318

200

120

95

165

149

377,8

2644

177

265

3778

1767

95

63,5

P

2122

1698

2534

1774

75

P

2960

2368

3534

2474



applicazioni

Energy

constructions

Tunneling

Mining
